Как работает трехходовой кран: устройство, принцип действия

Популярные производители

В магазинах можно приобрести трехходовые краны от следующих известных производителей:

Бренд

Страна бренда

Страны производители

VALTECИталияИталия, Россия, Китай, страны восточной Европы
ITAPИталияИталия, Россия
ESBEШвецияШвеция
ROYAL THERMOРоссияРоссия
ПотокРоссияРоссия

Трехходовой кран в системе отопления встречается нечасто. Причина в трехходовых клапанах, которые могут регулировать потоки теплоносителя по объему и в зависимости от необходимой температуры. И потому они вытеснили обычные.

К сожалению, многие пользователи путают краны с клапанами, из-за внешнего сходства. Но между этими устройствами есть существенное различие, по которому их легко отличить. Трехходовые краны могут только переключать потоки и не могут регулировать их объем. Трехходовые клапаны неспособны переключать потоки, но могут регулировать объем проходящего теплоносителя или полностью перекрыть только один выход.

Кроме того, внутреннее устройство крана и клапана, также имеет разные конструкции. В кране подвижной частью является пробка или шар с отверстиями. В клапане подвижной частью является сам клапан, неспособны перекрыть более одного отверстия.

Есть и принципиальное отличие. В трехходовом кране, при повороте штока, пропускное сечение всех, трех отверстий меняется одинаково. В трехходовом клапане, при повороте или смещении клапана, пропускное сечение меняется только у одного или двух отверстий (зависит от конструкции). Третье отверстие всегда остается с неизменным пропускным сечением.

В видеоматериале подробно описаны виды и модели для систем теплоснабжения:

https://youtube.com/watch?v=2Y2N2p-8M0s

Производители

Отдавать предпочтение надо смесительным клапанам от производителей, которые хорошо себя зарекомендовали на рынке. К таким компаниям относятся:

  1. Esbe (Швеция) — занимает лидирующую позицию по качеству продукции данного вида. Клапаны надёжные, с гарантийным сроком более 5 лет.
  2. Valtec — российско-итальянская компания, её смесительные краны обладают хорошими характеристиками при доступной цене. Гарантия — 7 лет.
  3. Honeywell (Америка) — приоритетом смесителей этой фирмы считается удобный и несложный монтаж. Они надёжные, но дорогие.

Однако следует помнить, что даже качественные изделия при неправильном монтаже, не обеспечат корректную работу системы.

Для чего нужно производить регулировку

Настройка оптимальной температуры батарей отопления позволяет создать внутри помещения максимально комфортные условия пребывания. Кроме этого, регулировка позволяет:

  1. Убрать эффект завоздушивания в батареях, дать возможность теплоносителю свободно передвигаться по трубопроводу системы отопления, эффективно отдавая свое тепло внутреннему пространству помещения.
  2. Снизить до 25% затраты на теплопотребление.
  3. Не держать постоянно открытыми окна, при чрезмерном перегреве воздуха в помещении.

Настройкой отопления и регулировкой батарей, желательно заниматься перед началом отопительного сезона. Это нужно для того, чтобы потом не испытывать дискомфорта в квартире и не настраивать температуру нагрева батарей в авральном режиме. До настройки и регулировки радиаторов изначально летом нужно произвести теплоизоляцию всех окон. Кроме этого, нужно учесть особенности месторасположения квартиры:

  • В середине или в угловой части дома.
  • Нижний или верхний этаж.

Проанализировав ситуацию, желательно воспользоваться энергосберегающими технологиями для максимального сохранения тепла внутри квартиры:

  • Утеплить стены, углы, полы.
  • Провести гидро и теплоизоляцию швов между бетонными стыками панельного дома.

Без этих работ, регулировать температуру радиаторов будет бесполезно, так как львиная доля тепла будет обогревать улицу.

Что такое шаровой кран, для чего он нужен

Запорный элемент узла — шар из полированной нержавеющей стали, который расположен в корпусе. Шар со сквозным отверстием размещён внутри седла, произведённого из тефлонового уплотнителя.

Фото 1. Шаровой кран в разрезе. Внутри корпуса изделия расположен шарик из нержавеющей стали.

Чтобы отрегулировать поток, вращают рычаг или ручку крана, что приводит к изменению положения шара. За счёт плавного вращения этого элемента потоки смешиваются, что позволяет получить необходимую температуру воды.

При активном использовании устройства тефлоновые уплотнители изнашиваются, что приводит к нарушению герметичности. Однако, этот вариант пригоден для применения в домашней тепловой сети, так как шаровые модели более устойчивы к перепадам температуры.

Правила монтажа и эксплуатации крана

Прежде чем браться за установку узла, необходимо познакомиться с условиями монтажа и эксплуатации, изложенными в технической документации и на маркировке.

Важно при монтаже трехходовых конструкций определить положение выходных и входных патрубков в соответствии с направлениями потоков в системе. В этом могут помочь стрелки, нанесенные на корпус изделия. В период эксплуатации необходимо осматривать устройство на предмет протечек и износа

Пробковые затворы регулярно смазывают, проверяют состояние их уплотняющих элементов

В период эксплуатации необходимо осматривать устройство на предмет протечек и износа. Пробковые затворы регулярно смазывают, проверяют состояние их уплотняющих элементов.

Необходимые инструменты и материалы

Чтобы смонтировать устройство в систему, необходимо подготовить:

  • набор гаечных ключей;
  • инструмент для врезки в трубопровод;
  • кран;
  • фум ленту или паклю.

Ход работ

  • Определяют место установки устройства.
  • В случае необходимости вырезают участок трубопровода.
  • Для муфтового соединения готовят нужную резьбу на трубных торцах.
  • Наматывают ленту или льняную подмотку.
  • Накручивают поочередно патрубки, присоединяют к третьему отверстию трубу, прибор или дренажное устройство.

Принцип работы трехходового клапана

Трехходовой смесительный клапан устанавливается на тех участках трубопровода, где необходимо разделение основного потока теплоносителя на 2 контура:

  • с переменным гидрорежимом;
  • с постоянным.

Зачастую постоянный поток необходим для того, кому подается теплоноситель высокого качества и в установленных объемах. Его регулировка соответствует показателям качества. Касаемо же переменного потока, то он используется для объектов, где показатели качества не являются ключевыми. Здесь важную роль играет показатель коэффициента количества. Другими словами , подача тёплого носителя в этом случае осуществляется по требуемому количеству.

Обратите внимание! Одним из элементов запорной арматуры является и аналог прибора, о котором мы повествуем в данной статье, который называется двухходовой клапан. В чем его отличие? Он отличается от трехходового принципом своей работы

Дело в том, что один из элементов его конструкции, шток, не может перекрывать поток жидкости, имеющий постоянные гидравлические показатели.

Шток постоянно открыт, он настраивается на определенный объем жидкости. Исходя из этого, у пользователей появляется возможность получать требуемый объем как в плане количества, так и в плане качества. В общем, данный прибор не может остановить подачу жидкости для сети с постоянным гидравлическим потоком. А вот поток переменного типа он способен перекрыть, из-за чего появляется возможность регулировать давление/расход.

Можно создать один трехходовой клапан, соединив пару двухходовых. Но они должны работать в режиме реверса, то есть, при открытии одного, другой должен закрываться.

Трехходовой клапан для теплого пола или других целей работает со следующей последовательностью:

  • к коллектору, который является одним из элементов теплого пола, поступает горячая вода;
  • степень нагрева жидкости определяется во время ее прохождения через термосмесительный клапан;
  • в том случае когда температура превышает установленный уровень, открывается проход откуда поступает охлажденная жидкость;
  • оба потока смешиваются внутри;
  • после того как температура падает до установленного предела, проход для холодной воды закрывается.

К недостаткам трехходовых клапанов, можно отнести вероятность появления резких скачков температуры, которые могут происходить при запуске нагретой воды, что может оказывать негативное воздействие на состояние трубопровода при смешении.

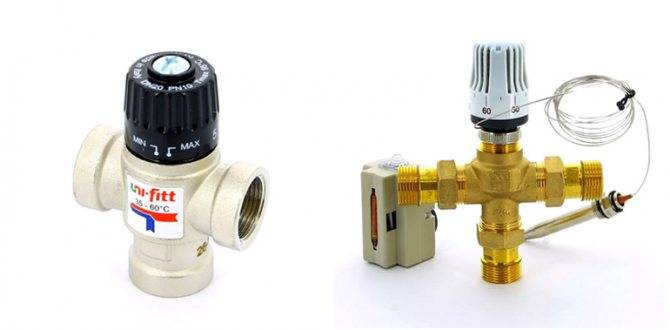

Трехходовой термостатический смесительный клапан применяется для того, чтобы:

  • при необходимости перенаправлять потоки с разных трубопроводов;
  • смешивать потоки диаметрально разных температур, для получения потока установленной температуры;
  • динамически управлять направлением потоков для получения потока с постоянно установленной температурой;
  • в водопроводной системе, это получение потока с заданной стабильной температурой;
  • в отопительной системе, это получение отдельного смесительного узла со стабильно постоянной температурой циркуляции.

С помощью обычного шарового крана можно регулировать вручную. С виду он схож с обычным вентилем, но обладает такой особенностью как дополнительный выход. Данный вид арматуры используется для принудительного ручного управления.

Для автоматической регулировки используется особый трехходовой клапан, который оснащен электромеханическим прибором для того чтобы менять положение штока. Его нужно подключать к термостату для того, чтобы была возможность регулировать температурный режим в помещении.

Трехходовой кран для отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране.
При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления. Иными словами, система отопления с трехходовым клапаном никогда не разморозится

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Отопление. Кран трехходовой.

Вся история развитие отопительных приборов неразрывно связана с развитием и совершенствованием техники регулирования температуры внутри помещения. Костер – это количество топлива, печи и камины – воздушные заслонки, радиаторы отопления – краны и трехходовые краны. Человек, наверно, единственная теплокровная зверушка которая имеет самый узкий диапозон температур для комфортных ощущений. Примерно, от 17 до 22 градусов цельсия. Остальное — либо холодно, либо жарко. В общем, хорошей погоды не бывает. По этому, наступление весны при продолжающемся центральном отоплении, приносит с собой не только радость возрождения природы, но и ощущение огромного дискомфорта. Температура в квартирах катастрофически поднимается. Ничто не радует. Ночью сняться не красивые девушки, а черте что – пустыни и засушливые степи. И это весной! В привилигированном положении только счастливые обладатели регулировочных кранов на обвязке радиаторов системы отопления. Им снятся правильные сны, так как они властны управлять температурой в своей квартире всего лишь “легким движением руки”.

Основная масса прочих граждан также может влиять на теплоотдачу своих отопительных приборов, но не догадывается об этом. Мешает стереотипный взгляд и предвзятое мнение о продукции советских предприятий, в частности, на запорную и регулирующую арматуру для устройства водопровода и тепловых сетей жилых зданий. Не все так плохо. Гораздо ответственнее необходимо подходить к выбору импортной запорной арматуры, изготовленной методом высокотемпературного прессования. Я, например, не знаю ни одного советского отвалившегося крана, а аварий по вине импортной сантехарматуры более чем достаточно. Не буду сейчас развивать вопрос о том, что стоит покупать, а чего не стоит – речь в данной статье не о том. Речь идет о том, что было много хороших и полезных вещей, которые можно и нужно использовать. Одна из таких необходимых и полезных вещей – это трехходовой кран. Такие краны имеются в каждой квартире построенной в период 80-х до 90-х годов. После, перестройка внесла свои коррективы и в устройство санитарно- технических систем жилых домов. Это отличные бронзовые краны. Я дома пользуюсь ими уже на протяжении 26 лет. Им сносу нет. Там нечему ломаться.

Все, что необходимо для поддержания их в рабочем состоянии – это время от времени менять сальниковую набивку. Стояк отопления отключать не надо. Пустяковая работа с которой может справиться каждый, кто сможет отличить разводной ключ от молотка. Кстати, сальники и у импортных кранов начинают течь уже после 2-х, 3-х лет эксплуатации и не всегда есть возможность подтянуть сальник. Очень немногие модели импортных кранов имеют сальниковую гайку. Сложившееся мнение о том, что советские краны плохие не на чем не основано. Критика должна быть объективной. Я, ни в коем случае, не призываю Вас оставлять эти краны после ремонта и смены радиаторов. Для этого лучше использовать другую схему обвязки радиаторов с установленными кранами на подводящей и отводящей трубах. Такая схема позволит отключать и снимать радиатор для профилактических работ либо последующего ремонта помещения. Я веду разговор о том, что для того что бы комфортно чувствовать себя в своей квартире не обязательно менять радиаторы отопления. Если Вы не планируете большой ремонт — то вот Вам выход из положения. Опять же этот совет обычным людям с обычным достатком. Трехходовой кран не даст Вам полностью отключить радиатор отопления так как он устанавливается на одну из труб, в зависимости от того с какой стороны радиатора расположены подводящие трубы. (Трубы справа – кран вверху, трубы слева – кран внизу.) Через одну из труб все равно происходит теплообмен, но он настолько незначительный, что им можно пренебречь.

К сожалению, работопригодными являются только краны показанные на фото. Бронзовые. Есть краны подобного типа, но чугунные . Их восстановление слишком трудоемкое и затратное. Здесь уже без отключения стояка отопления не обойтись, по — этому их ремонт не оправдан. Есть еще один тип кранов, ДГИ (дроссель Гусева-Иофа), которые устанавливались между секций чугунного радиатора отопления, но о их ремонте не может быть и речи. Они уже давно отслужили свой срок.

В заключении – самое главное. Система центрального отопления – это высокое давление и температура. Никогда не переоценивайте свои возможности. Лучше доверить выполнение работ специалисту. Комфортного проживания! ПВН

Разнообразие модельного ряда

Современные производственные объекты занимаются серийным изготовлением трёхходовых кранов разных типов. Итоговая классификация агрегатов осуществляется с учётом имеющегося типа крепления. Эксперты обязательно изучают даже самые незначительные конструктивные отличия, чтобы итоговый покупатель мог приобрести наиболее подходящую модель.

Натяжной тип агрегата

Эти изделия пользуются огромным спросом. Натяжной трёхходовой пробковый кран для манометра отличается высококачественной герметизацией всех швов и стыков. Сегодня существует четыре наиболее распространённых вида таких агрегатов:

  1. Устройство, с одной стороны оснащенное отверстием с трубной резьбой, а вот с другой — метрический элемент. Стоит отметить, что третий выход обязательно приспосабливается под дренаж.
  2. Изделие, оснащённое резьбой с двух сторон небольшого отверстия. Производители предусмотрели наличие специального фланца для стыковки с измерительным агрегатом.
  3. Универсальная модель, у которой проходное отверстие имеет метрическую или трубную резьбу. Разработчики предусмотрели третий выход для дренажа системы.
  4. Отдельного внимания заслуживает высококачественная модификация двух стандартных моделей. Обычная рукоятка предназначена для открывания/закрывания главной магистрали (этот элемент может быть представлен как обычным рычагом, так и бабочкой).

Изготавливаются такие детали на основе латуни, что во все времена может похвастаться своей пластичностью и лёгкостью. Но у готовых изделий есть два весомых недостатка:

  1. Так как латунный сплав отличается минимальной прочностью, существует большой риск поломки хвостика пробки в результате сильного или неаккуратного затягивания гайки.
  2. Вентилю необходимо выработать большое усилие, чтобы запустить переключающий механизм.

Высококачественные изделия

Шаровый агрегат с дренажем пользуется большим спросом во всех тех случаях, когда возникает необходимость установить безотказный и надёжный трёхходовой вентиль для манометра. К основным преимуществам относятся:

  • хорошая герметичность;
  • удобная и простая конструкция;
  • простота эксплуатации;
  • компактность;
  • лёгкость монтажа;
  • даже через несколько лет в проточных зонах не накапливается мусор;
  • агрегаты этой категории можно смело устанавливать в застойных и вязких узлах.

Стоит отметить, что во внутреннем отсеке трёхходового шарового вентиля спрятаны небольшие шарики, которые обязательно имеют прорезь в виде большой буквы «Т» или «Г».

Менее популярные механизмы

В первом случае представлены мощные механизмы, которые могут похвастаться большим отличием от всех существующих сегодня изделий, — универсальное строение крана полностью исключает вероятность непрерывного воздействия большого давления на манометр. Замер всех необходимых параметров осуществляется по следующей схеме: нажимается специальная кнопка и на измерительный прибор подают напор, чтобы зафиксировать все необходимые данные.

За что отвечает трехходовый клапан с терморегулятором

Этот клапан сужает проток воды, за счёт чего её количество уменьшается, а выходящее тепло подаётся в меньших размерах. Устройство отвечает за регулирование количества воды, для контролирования температуры в помещении или в полу.

Устройство

По внешним характеристикам трехходовой клапан для отопления с терморегулятором очень похож на обыкновенный тройник для разделения воды, но на самом деле все части этого «тройника» выполняют особые функции.

  • Термоголовка с выносливым датчиком. С помощью такого прибора настраивают и регулируют температуру воды, поступающую в клапаны.
  • Верхний тарельчатый и нижний тарельчатый клапаны необходимы для запуска механизма, так как они оптимизируют работу основных клапанов, перегоняя воду и тем самым, придавая ей необходимую температуру.
  • Один клапан, через который в трехходовой клапан попадает горячая вода.
  • Второй клапан, через который в устройство попадает холодная вода.
  • Третий клапан, откуда с помощью работы верхнего тарельчатого и нижнего тарельчатого образуется вода той температуры, которая задана через терморегулятор.
  • Камера разгрузки по давлению. Это оборудование контролирует давление воды в клапанах, увеличивая их работоспособность и разгружая их по давлению.
  • Сальниковое уплотнение. Прибор гарантирует герметичность всей конструкции. Он необходим по причине того, что отсеки и обогревательный контур быстро выходят из строя из-за любой поломки в мелочи, поскольку вода «не любит», когда с ней обращаются халатно, и при удобном случае пытается вытечь из труб, затапливая окружающее пространство.

Принцип работы

Существует два вида конструкционного исполнения:

  • седельный;
  • поворотный.

От того, какой вид конструкции стоит на приборе зависит и принцип работы.

  1. Если это седельный, то перемещение упирается в поступательное движение, где шток постоянно, то попадает в седло, то вылетает из него.

    Седло либо полностью закрывается штоком, либо только немного приоткрывает устье, выпуская воду. Тем самым седельный вид конструкции гоняет воду и регулирует количество выхода горячей или холодной жидкости из двух клапанов, одновременно перемешивая и передавая получившуюся по температуре и по количеству воду в отсек «смешения».

  2. Если это поворотный, то регулятором становится не шток, а маленький шарик или сектор (часть сферы). Работает такое устройство, как обычный шаровой кран: шарик поворачивается, обеспечивая проход жидкости либо из отсека с горячей водой, либо из крана с холодной водой, как и при седельной системе, только вместо штока шар, который работает без седла на перекрытии двух клапанов. Из 3 клапана выходит смешенная вода, заданная по температуре через терморегулятор.

Температура, установленная через прибор, сохраняется в промежутке между двух отсеков с подачей горячей и холодной воды. При её изменении газ, находящийся в этом месте, начинает сужаться или расширятся, в зависимости от изменения параметров регулировки.

Этот газ надавливает на шток или на шар, приоткрывая один из клапанов, тем самым вытекает нужное количество воды и образуется новая температура, соответствующая заданной.

Виды приводов клапана

Типы приводов клапанов:

  1. Клапаны прямого действия. Функционируют следующим образом: когда меняется температура, расширяющийся газ давит на шар, сектор или шток.

    Тут расположена термочасть трехходового клапана, однако, это оборудование присутствует не во всех приборах. Датчиком в таком приборе может выступать расположенный внутри трубопровода щуп.

  2. Клапаны косвенного действия. Работают примерно так же, как и клапаны прямого действия, отличаясь лишь меньшим, но не менее важным функционированием.

Трехходовые термостатические смесительные клапаны:

  1. Смесительный. У такого прибора 2 патрубка, один из которых выходной. Первый патрубок оснащён тёплой или горячей водой, а второй подключён к системе «обратки» т. е. в него возвращается вся остывшая вода, оставшаяся после предыдущего нагрева. При открытии обоих патрубков вода смешивается и под контролем терморегулятора устанавливается нужная температура для выхода. Далее вода распространяется по всему контуру.
  2. Разделительный клапан — это прибор, который работает обратно смесительному, не соединяя воду в одну струю через выход, а, наоборот, разделяя целую смесь воды разной температуры на горячую или холодную. Для такого вида есть один вход и два выхода. Конструкцию используют в ванных комнатах, при необходимости наличия горячей только из одного крана и холодной только из другого крана.

Виды трехходовых клапанов и особенности их работы

Прежде всего трехходовые термоклапаны классифицируются по назначению на разделительные и смесительные:

У смесительного клапана 2 направления работают на подачу теплоносителя разных температур (горячей и холодной), а 1 направление выводит уже смешанный поток жидкости. Настойка нужных температурных параметров осуществляется регулировкой температуры и пропорций подаваемых потоков.

У распределительного термоклапана 1 патрубок подает теплоноситель, а 2 других его делят между собой и распределяют в разных направлениях.

По способу управления трехходовые термоклапаны бывают автономными, ручными, термостатическими и электрическими. Два последних, как правило, работают в автоматическом режиме.

Простые автономные модели снабжены установленным внутрь корпуса термостатическим элементом с уже заданной в заводских условиях температурой теплоносителя на выходе. Это значение остается постоянным на протяжении всего срока службы.

Автономный смесительный трехходовой клапан
ПлюсыМинусы
Низкая ценаНеобходимость подбора клапана под температурный режим обратки теплогенератора
Контроль температурного режима теплоносителяНельзя изменить установленный заводом-изготовителем температурный режим

Для ручного управления шток снабжается вентилем или поворотной ручкой и панелью управления с отметками, в соответствии с которыми регулируется тепловой режим.

Смесительный трехходовой клапан ручного управления
ПлюсыМинусы
Относительно низкая ценаНеобходимость постоянного контроля со стороны человека, как следствие, затяжной характер реагирования на изменения условий окружающей среды
Контроль температурного режима теплоносителя
Возможность изменения температурного режима в процессе эксплуатацииНеравномерное прогревание отопительного контура

Трехходовой термостатический клапан с терморегулятором оборудован термостатом, наполненным жидкой или газовой средой, реагирующей на малейшие колебания температуры теплоносителя.

Как только теплоноситель нагревается до заданной температуры, за счет расширения реагента автоматически активизируется поршневая система термоклапана и перекрывается патрубок с горячим потокам.

Трехходовые клапаны с терморегулятором могут быть механическими и электронными. Достоинство механических моделей в их абсолютной автономности. Электронные же требуют подключения к сети электропитания или питаются от батареек.

Однако этот недостаток сглаживается полной автоматизацией процесса, удобством настройки и расширенным функционалом – автоматическое изменение температурного режима по времени суток, дням недели и пр.

Смесительный трехходовой клапан с терморегулятором
ПлюсыМинусы
Автоматический контроль температурного режима теплоносителяВысокая цена
Возможность изменить температурный режимТребуется предельно четкая настройка, ошибки в выставленных параметрах дают небольшую погрешность в работе системы
Равномерное прогревание отопительного контура

Трехходовые термоклапаны с электроприводом управляются за счет электронного блока управления, работающего на сервоприводе. Выход температурного режима теплоносителя за пределы установленных значений фиксируется установленным в модуль термостатом, который сигнализирует об этом контроллеру. Тот передает команду на привод, регулируя поток холодного или горячего теплоносителя в системе.

При этом ни один из патрубков полностью, как правило, не перекрывается, а регулируется лишь объем подаваемого охлажденного и горячего теплоносителя.

Смесительный трехходовой клапан с электроприводом
ПлюсыМинусы
Автоматический контроль температурного режима теплоносителяВысокая цена
Возможность изменения температурного режимаПовышенный расход электроэнергии
Точная регулировка температуры потока теплоносителяУвеличенный расход теплоносителя
Равномерное прогревание отопительного контура
