Трубы для отопления из полипропилена: виды изделий, обзор производителей и стоимость

Советы для монтажа

Материал трубы должен подходить под цель монтажа

Обязательно обращайте внимание на все характеристики, если собираете систему отопления;

Соединяйте элементы правильно. Можно использовать тройник, в нем нет металла, поэтому не будут откладываться соли;
Тщательно распланируйте все соединения и систему в целом. Также закрывайте следы линейного расширения;
Тщательно рассчитывайте все, предусматривая развитие разных ситуаций

Лучше оставлять место про запас, особенно там, где идет стена;
Чтобы делать все качественно, обращайте внимание на условия. Особенно если работы идут на улице

Так паяльник может остывать гораздо быстрее;
Если вы фиксируйте между собой несколько элементов, не спешите. Они должны прочно и крепко соединиться;
Состыковка должна быть правильной и герметичной;
Пластик не должен перегреваться при проведении работ. Иначе он может потерять форму, из-за чего отверстие закроется;

1 Какую разводку полипропиленовых труб для дома выбрать

Это самый первый вопрос, который предстоит решить всем, кого интересует система отопления из полипропилена. Существует два типа разводки – верхняя и нижняя. В первом случае трубопровод (подающий) прокладывается на чердаке либо под потолочной поверхностью. А стояки спускаются от него вниз. К ним подсоединяют приборы отопления. Обратный трубопровод при верхней разводке из полипропиленовых труб прокладывают в погребе частного дома либо по полу.

Подобная схема рекомендована для ситуаций, когда вода в отопительной системе циркулирует по естественному принципу. Также верхняя разводка выполняется при невозможности скрытого монтажа полипропиленовых труб.

Верхняя разводка полипропиленовых труб в доме

При обустройстве таких систем обратите внимание на следующие важные советы:

  1. На чердаке обязательно следует установить своими руками воздухоотводчик, который будет стравливать в автоматическом режиме воздух из отопительной системы, и специальный расширительный бак. Последний необходим для защиты трубопровода и оборудования от перепадов давления.
  2. Разрешается не использовать циркуляционный насос.

При нижней схеме разводки оба трубопровода (обратный и подающий) прокладывают под потолком погреба либо по полу цокольного (первого) этажа частного дома. Причем трубы укладывают параллельно друг к другу. Такая схема применяется при отдельной подаче горячей воды в каждый отопительный стояк.

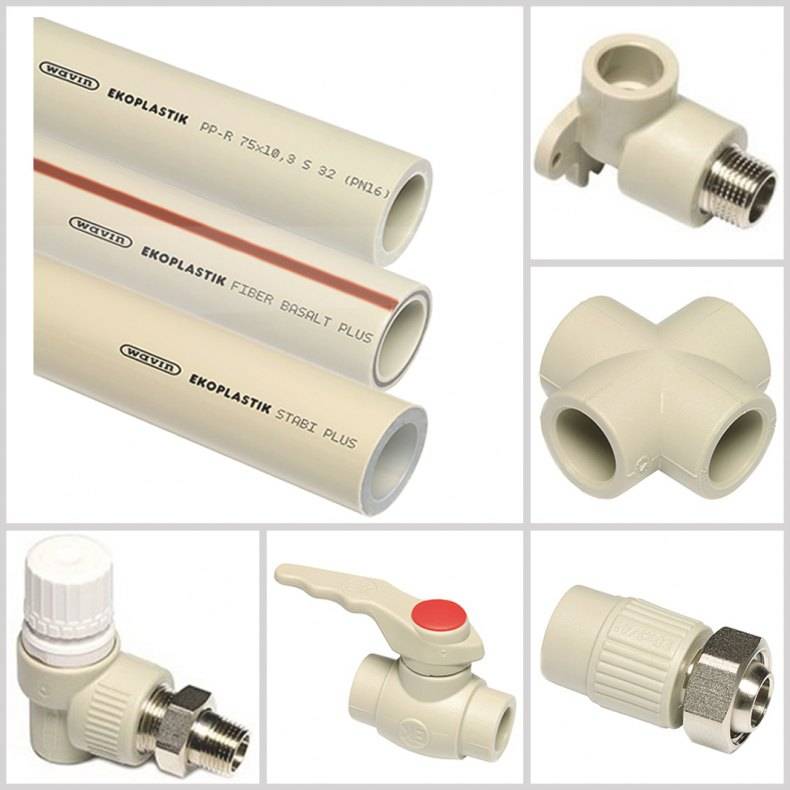

Разновидности труб из пропилена

Поскольку изделия из этого вида пластика выпускаются в широком ассортименте существует несколько видов классификаций.

Различная цветовая гамма

В ассортименте полипропиленовых труб представлены изделия разных цветов. Наиболее часто встречаются монтажные элементы белого, зеленого, серого и черного цветов.

Как правило, оттенок изделий выбирается произвольно и зависит от дизайна труб и производителей (некоторые предприятия традиционно выпускают трубы одного цвета, например, зеленого).

При выборе полипропиленовых труб следует обращать внимание и на цвет изделий. Этот критерий особенно важен, если планируется устройство открытой системы в жилых комнатах или служебных помещениях (ванной, кухне)

Единственным исключением является пластиковая продукция радикально черного оттенка

Как правило, этот цвет является показателем максимального уровня защиты от ультрафиолета

Единственным исключением является пластиковая продукция радикально черного оттенка. Как правило, этот цвет является показателем максимального уровня защиты от ультрафиолета.

Конструкции разного типа

По внутреннему устройству все полипропиленовые трубы можно различить на две основополагающие категории:

  • однослойные, состоящие из одного слоя пластика;
  • многослойные (армированные) из нескольких оболочек, которые состоят не только из пластика, но и из укрепляющих конструкцию материалов, создающих прочный каркас.

Армированные конструкции предпочтительней однослойной, поскольку в этом случае значительно снижается величина температурного удлинения трубы.

Разновидности многослойных труб

Существует несколько вариантов многослойных труб. Наиболее часто для армирования используется алюминий и стекловолокно.

Схематичное изображение трубы, армированной алюминием, с обозначением всех слоев, включая адгезионные. Подобные изделия получают современным методом лазерной сварки

Трубы, армированные сплошным листом алюминиевой фольги. При изготовлении подобных изделий на внешнюю сторону полипропиленовой заготовки наносится гладкий тонкий лист серебристого металла.

Перед началом монтажа такие трубы нужно обязательно зачистить, срезав фольгу на расстоянии примерно 1 мм от края. Пропуск этого процесса отрицательно сказывается на качестве шва, который получится рыхлым и ненадежным.

Монтажные элементы, армирование перфорированным алюминиевым листом. Одним из слоев подобных труб является фольга с пробитыми в ней отверстиями. Как и в предыдущем случае, перед применением подобных деталей их следует зачистить.

Важно учесть, что продукция с перфорированной фольгой отличается большим коэффициентом кислородной проницаемости, поэтому ее не стоит совмещать с отопительными котлами или аналогичной техникой. Трубы с сердцевиной, армированной листом алюминия. В этом случае изделия усиливаются в серединной или даже внутренней части, благодаря чему можно обойтись без зачистки перед началом работ

В этом случае изделия усиливаются в серединной или даже внутренней части, благодаря чему можно обойтись без зачистки перед началом работ

Трубы с сердцевиной, армированной листом алюминия. В этом случае изделия усиливаются в серединной или даже внутренней части, благодаря чему можно обойтись без зачистки перед началом работ.

Детали, армированные стекловолокном. Из этого прочного материала чаще всего изготовляется сердцевина трубы, тогда как ее внутренние и внешние части делаются из полипропилена.


Трубы, укрепленные стекловолкном, пользуются заслуженной популярностью. Для таких изделий характерна повышенная прочность и жесткость, кроме того, их можно использовать для сварки без предварительной подготовки

Армирование композитом. Для большей прочности в трубах также выполняют серединный слой из комбинированного материала, который совмещает в себе полипропилени стекловолокно. Такие трубы также отличаются высокими потребительскими свойствами и не требуют зачистки перед использованием.

Несмотря на то, что цена армированных труб примерно на 40% выше, чем однослойных, стоит предпочесть их для проводки отопления. Многослойные изделия отличаются большой надежностью и долговечностью, к тому же они имеют более эстетичный внешний вид

Разновидностью многослойных ПП элементов являются трубы, в которых предусмотрен дополнительный слой пластика. Подобные изделия хорошо выдерживают высокие температуры, однако при этом не исключен контакт транспортируемой жидкости и армированной прослойки.

Помимо этого, покрытия в подобных изделиях часто склеивают клеем, что при определенных условиях может привести к расслаиванию.

Рейтинг полипропиленовых труб 2021 года

Для тех, кто не знает, как выбрать полипропиленовую трубу, приведен список лучших. Рейтинг производителей:

  1. PRO AQUA (Россия, Китай). Линейку нижней ценовой категории можно увидеть в строймагазинах и гипермаркетах. Эти трубы используется застройщиками для многоквартирных домов. Преимущество в цене. Но изделия обладают и внушительным количеством минусов: разность толщины стенок на срезе, вздутие покрытия, ядовитый запах при сварке.
  2. Турецкие Kalde, Pilsa, FIRAT, SPK, TEBO. Бюджетное, качественное решение среди многих конкурентов в России. Имеет высокие оценки в категории «цена/качество».
  3. Чешские Ekoplastik и FV-Plast. Средняя ценовая категория, высокое качество, но часто их нет в магазинах, товар, отчасти, дефицитный.
  4. Немецкие Banninger, Wefatherm, Aquatherm. Являются самими качественными на рынке, одни из наиболее дорогих труб. Как и в случае с чешскими, они часто отсутствуют на российских прилавках.

2 Огромное количество стыков

Эти изделия продаются не в бухтах, а кусками по 2 – 4 метра, из-за чего их часто придется соединять. Также количество стыков увеличивается за счет различных поворотов и углов. На отопительную систему в доме площадью 100 м2 таких стыков может быть около сотни. А если учесть, что в большинстве своем полипропиленовые трубы предназначены для скрытого монтажа, то подавляющая их часть будет скрыта в штукатурке.

Учтите, что соединение выполняется путем пайки двух кусков трубы, причем все это делает человек. Если человек немного не додержал или наоборот передержал трубу в аппарате, то соединение становится ненадежным и через пару лет может потечь. Стену в этом случае придется вскрывать.

Лучшие трубы армированные стекловолокном

Трубы, армированные стекловолокном, чаще всего используют для монтажа систем отопления. Такие трубы лучше всего выдерживают большое давление и высокие температуры, не деформируются. Средний срок возможного использования изделия из полипропилена – 20-30 лет, при условии проведения технических осмотров и ремонта поврежденных участков.

3. Полипропиленовая труба ПОЛИТЭК PRRC PN 20

Труба ПОЛИТЭК выдерживает рабочее давление в 20 бар и изготовлена из стекловолокна. Труба подходит для монтажа системы водоснабжения, и имеет диаметр 25 мм. Максимально возможная рабочая температура – 90 градусов.

Стоимость: 44 рубля.

Полипропиленовая труба ПОЛИТЭК PRRC PN 20

Плюсы

  • не лопается в случае замерзания жидкости;
  • простота монтажа;
  • выгодная стоимость;
  • простой, современный вид;
  • два слоя;
  • качественная армировка.

Минусы

могут лопнуть отводы-тройники, в некоторых случаях требуется их повторный монтаж после установки труб.

Покупатели отмечают, что труба полностью соответствует описанию, заявленному производителем. Она не лопается и легко устанавливается, имеет высокую прочность и может послужить заменой металлическим трубам.

Цены на трубу ПОЛИТЭК PRRC PN 20

Полипропиленовая труба ПОЛИТЭК PRRC PN 20

2. Труба VALTEC PP-FIBER PN 20

Белая полипропиленовая труба для установки в системах водоснабжения. Максимальная температура – 90 С. Покупатели часто приобретают трубы от компании VALTEC – их можно встретить во многих современных квартирах. Эксперты отмечают, что данные трубы занимают второе место в рейтинге по качеству – они отлично подходят для самостоятельного монтажа.

Стоимость: 65 рублей.

Труба VALTEC PP-FIBER PN 20

Плюсы

  • эластичность материала;
  • монтаж без использования дополнительного оборудования;
  • прочность;
  • долговечность.

Минусы

высокая стоимость по-сравнению с другими товарами.

Пользователи на 100% довольны качеством трубы. Она прочная и легкая, быстро укладывается и не требует ремонта в течение долгого времени.

Цены на трубу VALTEC PP-FIBER PN 20

Труба VALTEC PP-FIBER PN 20

1. Армированная стекловолокном труба Lammin 20 мм PP-R PN 20

Если осуществляется монтаж системы холодного и горячего водоснабжения, можно использовать трубу компании Lammin.  Максимально возможная температура – +95 С.  Несмотря на высокий показатель допустимой температуры, рекомендуется вводить данную трубу в эксплуатацию в системах со средними рабочими температурами от +20 до +80 градусов. Также данную трубу можно использовать для прокладки трубы, которая будет использоваться в хозяйственных нуждах, например, для подачи питьевой воды.

Стоимость: 49 рублей.

Армированная стекловолокном труба Lammin 20 мм PP-R PN 20

Плюсы

  • высокое качество;
  • доступная цена;
  • долговечность;
  • устойчивость к давлению в 25 бар.

Минусы

сложность монтажа.

По мнению покупателей и мастеров, трубы от компании Lammin – одни из самых качественных. Если правильно выполнить монтаж, можно не проводить ремонт системы несколько лет.

Характеристики полипропиленовых труб

  • Основные преимущества полипропиленовых изделий:
  • Значительно меньший вес, чем у металлических труб, что намного облегчает их транспортировку и монтаж.
  • Неподверженность при эксплуатации коррозии, засорам, воздействию агрессивных сред.
  • Быстрая установка без использования сложной техники и необходимости в специализированных навыках.
  • Срок службы до 50 лет.
  • Многие типы полипропиленовых труб обладают звукоизоляционными свойствами.
  • Абсолютная экологическая безопасность.
  1. Невзирая на массу достоинств, изделия из полипропилена имеют ряд недостатков:
  2. Высокий коэффициент температурного расширения (у армированных – 2-3,5 мм на 1 м, у цельных – в 4-5 раз больше).
  3. Необходимость предварительной обработки труб и фитингов с внешним армированием с применением специального оборудования.
  4. Наличие на рынке некачественных материалов с дефектами внешнего слоя.
  5. Отличие полипропиленовых труб от аналогичных изделий состоит в их высокой текучести, из-за чего они могут деформироваться со временем даже от собственного веса. В связи с этим их монтируют с креплением через 50-60 см.
  6. Так как трубы из полипропилена достаточно жесткие на изгиб, при сборке систем из них необходимо большое количество поворотных фитингов.

Какое давление держат

Обозначается в маркировке трубы отопления после букв PN. Если в маркировке указано PN20, это означает, что изделие из полипропилена рассчитано на уровень атмосферного давления в 20 атмосфер, а, соответственно, PN25 – на 25 атмосфер. Данные образцы выдерживают максимальное давление и долгий рабочий режим, но даже при пиковом давлении они не будут разрушаться.

Конечно, для предельных нагрузок лучше использовать полипропиленовые изделия с маркировкой PN25, поскольку при повышении температуры прочность теплоносителя трубы отопления значительно падает.

Так, при температуре 90 градусов давление для образца с маркировкой PN20 будет составлять уже не 20 атмосфер, а приблизительно 6,5 кгс/см². Но в системе отопления данная категория труб остается способной выполнять возложенные на нее функции.

Какие диаметры бывают

При составлении схемы трубопровода из полипропилена лучше ориентироваться диаметр. Для устройства системы отопления следует учитывать результаты гидродинамических расчетов.

Основная цель при проведении расчетов – это выбор трубы с минимальным размером в диаметре с учетом давления рабочей среды и общего проекта системы отопления.

Например:

Изделия из полипропилена диаметром от 20 до 32 миллиметров актуальны в частном строительстве благодаря высокой пропускной способности и возможности придать любую форму изгибу.

Для подачи горячей воды рекомендуется использовать пластиковые трубы диаметром 20 мм, а для устройства стояков – 25 мм. В устройстве системы центрального отопления лучше применять образцы из полипропилена размером в диаметре 25 мм, для автономного отопления этот показатель может колебаться.

Для устройства теплого пола рекомендуется использовать полимерные трубы диаметром не более 16 мм.

Внутренний диаметр полипропиленовых труб (таблица)

Перед тем, как проектировать трубопровод, необходимо знать, какой диаметр полипропиленовых труб будет использован. Существует сложный гидравлический расчет. Его цель – подобрать такой размер для каждого участка, чтобы сэкономить при покупке.

При расчете учитывается рабочее давление и структура системы. Большое сечение, конечно, не навредит, но обойдется очень дорого. Если сечение будет слишком маленькое, снизится напор.

Какие диаметры полипропиленовых труб бывают? От 16 до 1200 мм! Однако для бытовых систем водоснабжения и отопления используются изделия диаметром от 16 до 32 мм, для внутренней канализации – от 40, 50 мм до 110 мм.

Максимальный диаметр полипропиленовых труб актуален при монтаже наружных канализационных трубопроводов для очень больших домов или целых микрорайонов.

При проектировании внутренней системы холодного водоснабжения выбор размера зависит от протяженности трубопровода и количества точек водоснабжения. Подводящая труба чаще всего имеет размер 32 мм, для разводки в помещениях наружный диаметр 16 – 20 мм.

Не менее важен и такой показатель, как толщина стенки. От нее зависят внутренние диаметры полипропиленовых труб. Таблица поможет понять разнообразие размеров:

Рекомендации по выбору полипропиленовых труб

Выбирая и монтируя трубы из полипропилена, следует учитывать ряд факторов:

  • Приобретаемые изделия должны соответствовать всем параметрам конкретной инженерной системы, для которой они предназначаются. Для каждого класса завод-производитель определяет максимальное рабочее давление, величина которого указывается в техпаспорте. При его соблюдении, труба прослужит минимум 50 лет.
  • Важный показатель материала – MRS (минимальная длительная прочность), которая указана в маркировке изделия – чем больше ее значение, тем прочнее труба. MRS определяет значение внутреннего давления (в барах), при котором данное изделие, транспортируя жидкость температурой 20ºС, гарантированно сможет эксплуатироваться 50 лет без повреждения.
  • На основе полипропилена производят композитные и однородные сантехнические изделия. Использование однородных изделий ограничено исключительно подачей воды разных температур. В конструкцию композитных труб включается алюминиевый или стекловолоконный слой. Армированные трубы подходят для любого вида эксплуатации. Они имеют относительно маленькое температурное увеличение, которое у изделий с алюминиевым армированием примерно в 4, а у изделий со стекловолокном –в 2 раза меньше, чем у полипропиленовой однородной трубы.

Композитная полипропиленовая труба

  • Полипропиленовые трубы с металлическим армированием могут иметь перфорированную или цельную прослойку алюминия. Наличие перфорированного слоя абсолютно исключает попадание кислорода в жидкость при его диффузии сквозь стенки изделия. Это свойство улучшает эксплуатационные характеристики отопительных систем закрытого типа, которые имеют значительную длину разводки.
  • Армирующий слой алюминия может находиться ближе к наружной стороне стенки трубы или в ее середине. При расположении армирования ближе к внешней стороне стенки, при сборке требуется зачистка краев труб на длину их помещения в фитинг. При армировании в середине трубы, эту процедуру выполнять не требуется, однако край необходимо отторцевать на 2 см с удалением армирования.
  • Крепление раструбной сваркой производится специальным паяльником. Соединять фитинг и трубу можно исключительно после нагревания и оплавления краев деталей, которые монтируются. При введении трубы в фитинг в холодном виде, крепление невозможно. С не нагретой насадкой сварочного аппарата детали также не должны соприкасаться.

Ручной прибор для сварки полипропилена

При раструбной сварке нельзя допускать образования наплыва материала изнутри. Избежать этого помогает использование фитингов с коническим раструбом.

  • Чтобы фитинги и сами трубы точно сочетались по своему составу и размерам, комплектовать систему необходимо из составляющих только одного производителя.
  • Приобретая материалы, необходимо проверить их качество. Признаки должного исполнения – идеально ровная внутренняя и внешняя поверхности, правильная круглая форма обоих диаметров, постоянная толщина стенки, отсутствие в материале посторонних включений и механических дефектов. Если изделие тонировано, то цвет должен быть однородным и сплошным.
  • Для сантехнической полипропиленовой продукции наиболее низкая возможная температура хранения -20ºС. Покупая изделия из «перезимовавшей» партии, необходимо быть полностью уверенным в честности продавца или точно знать, в каких условиях пребывал товар зимой. Важные показатели в этом случае – наличие страховки и длительность гарантии.
  • Приобретая элементы ПП трубопровода, желательно спросить сертификат соответствия. Помимо его наличия, значение имеет то, какой организацией (насколько авторитетной) выдан документ, проходила ли продукция испытания. В случае покупки коммуникаций для питьевой воды, нужно посмотреть также санитарно-эпидемиологическое заключение.

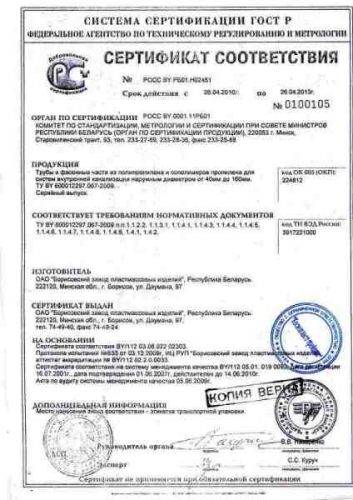

Сертификат соответствия

Экономический эффект от применения систем из полипропилена, в сравнении с металлическими, состоит в сокращении количества отходов и трудозатрат на монтаж, экономии затрат на перевозку и расходные материалы, отсутствия эксплуатационных расходов и большого срока службы – 50 лет. При учете всех этих факторов, то монтаж полипропиленового трубопровода дает экономию 15-20% в сравнении с системой из оцинкованных стальных труб.

Какую предельную температуру выдерживает полипропиленовый трубопровод?

Популярность труб из полипропилена в использовании при прокладке и монтаже водопроводных и теплопроводных сетей в последние годы значительно выросла. Надежность и долговечность системы — едва ли не главный критерий при выборе труб из этого материала. Однако вопрос о том, какую температуру может выдержать этот материал в отопительных системах заслуживает отдельного разговора.

Физические свойства полипропилена

Полипропилен – полимеризованный газ пропилен. Внешний вид — белый неокрашенный порошок. Из всех пластмасс он является наименее плотным и наиболее твердым, а значит износоустойчивым. Все виды полипропилена практически не подвержены коррозионному растрескиванию.

Благодаря свойствам физической надежности: долговечности и температурной устойчивости, полипропилен активно используется в массовом промышленном производстве труб.

Давление и температура

Изготовитель определяет срок службы полипропиленовой трубы 50 лет. Уровень давления и температура рабочей среды — важные показатели, от которых зависит долговечность и надежность полипропиленовых труб.

Чем выше t, тем меньше должен быть уровень давления. Допустимое давление для эксплуатации ПП трубы 30 кг/см2, но такие показатели при высоком давлении могут оказаться критичными. В трубах из полипропилена уровень рабочего давления все же не должен превышать цифры в 10 кг/см2.

Важно! Идеальные условия для того, чтобы ПП трубы служили как можно дольше — t жидкости не должна быть выше 70° при давлении — 4-6 атмосфер

Для чего нужно армирование трубы

Чтобы обеспечить достаточный уровень тепла в квартирах приходится включать обратный трубопровод и повышать температуру воды до 10° С. При близких рабочих температурах простые полипропиленовые трубы начинают терять свои свойства и, кроме того, возможно линейное расширение их размеров.

При прокладке трубопроводов с высокими температурами в бетонной стяжке это особенно важно. Возникает вероятность растрескивания бетона и поломки всей системы отопления

Для уменьшения этого эффекта и полного его исключения полипропиленовые трубы армируются.

Армирование – это упрочнение несущей способности основного материала изделия другим материалом, имеющим более высокий уровень прочности. Таким образом увеличивается способность противостоять температурным перепадам. Армированные трубы полностью соответствуют нормативам отопительной системы, и не деформируются при ее существенном увеличении.

Для армирования труб из полипропилена используют материалы:

  • алюминиевую фольгу, наносимую на поверхность;

внутренний слой алюминия, расположенный по всему диаметру трубы, ближе к внешней поверхности;

внутренний слой стекловолокна;
внутренний слой, сочетающий фибро и стекловолокна.

Алюминий и стекловолокно по стоимости примерно одинаковы. Цена в основном зависит от параметров самой трубы и фирмы-производителя. Тем не менее армирование стекловолокном имеет ряд преимуществ перед алюминием:

  • при установке не требуется зачистка края трубы;
  • короткое время пайки соединений (как у неармированных труб);
  • отсутствует внутреннее расслоение благодаря вплавлению стекловолокна в полипропилен;
  • увеличивается прочность изделия.

Недостаток стекловолокна только один – линейное термическое расширение труб, армированных стекловолокном на 6% выше, чем у труб, армированных алюминием.

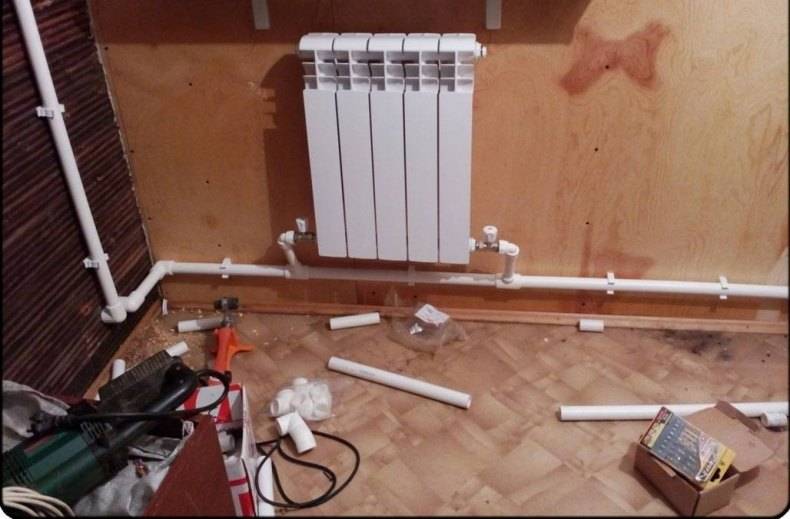

Использование полипропиленовых труб в системе отопления

В системах городского и частного отопления наиболее популярны армированные полипропиленовые трубы PN20 (рабочая t — 60°) и PN25 (рабочая t — 95°).

Их удорожание за счет армирования по сравнению с цельными полипропиленовыми трубами не столь велико в сравнении со сроком их службы и качеством. При замене старого и вероятно ржавого водопровода вопрос о выборе между металлом и пластиком уже практически не стоит.

Главное, правильно подобрать вид полипропиленовой трубы в соответствии с ее предназначением: горячее или холодное водоснабжение; отопление и разброс температур зимой и летом в месте установки; требования строительных норм и правил.

И не стоит забывать о проверке качества трубы. Она не должна иметь видимых вкраплений, пузырьков или расслоений.

Сфера применения

Основной областью применения металлопластиковых труб является система водоснабжения и отопления. Трубы состоят из внутренней алюминиевой составляющей, на которую посредством современных технологий наносят слой высококачественного полиэтилена. Благодаря такой технологии слои металлопластиковой трубы чередуются. Состоят они из пяти слоев. Такая многослойная конструкция позволяет сделать ее эксплуатацию безопасной.


Устройство металлопластиковой трубы

  1. Полиэтиленовый слой позволяет снизить механические деформации и повреждения, таким образом, установка труб в детской комнате также будет совершенно безопасной. Ведь всем известно, как малыши любят бить игрушками по различным предметам.
  2. Алюминиевый слой создает гидравлическую, а также механическую защиту трубы. Он снижает вероятные риски тепловой деформации предыдущего слоя.
  3. Внутренний слой – термостойкий. Состоит из полиэтилена, который предохраняет алюминиевый слой от коррозионных воздействий и имеет гладкую внутреннюю поверхность.

Помимо этого, металлопластиковые трубы применяют и в других сферах:

  • для подогрева грунта в теплицах;
  • для монтажа «теплых» полов;


Металлопластиковые трубы при монтаже теплого пола

  • отопления оранжерей и зимних садов;
  • в отопительных системах бассейнов;
  • для подачи химических компонентов;
  • для транспортировки сжатого воздуха;
  • в системах кондиционирования;
  • для ремонта в многоэтажных домах, где при замене системы водопровода требуется подключение от стояка. А также используется в промышленности и офисных зданиях.
