Как проводится расчет диаметра трубы для отопления по упрощенной схеме

Установка и разводка системы — монтаж

Для возведения отопительного контура в частном доме нужно учесть некоторые детали. Существуют разные схемы разводки системы

Важно, выбрать и спроектировать наиболее оптимальный вариант. Циркуляция носителя бывает естественной и принудительной

В некоторых случаях удобен первый вариант, в других — второй.

Естественная циркуляция происходит за счет изменения плотности жидкости. Горячий носитель характеризуется меньшим показателем плотности. Вода, направляющаяся по обратному пути, более плотная. Таким образом нагретая жидкость поднимается по стояку и двигается по горизонтальным магистралям. Они монтируются под небольшим углом, составляющем не более пяти градусов. Уклон позволяет перемещаться носителю методом самотека.

Схема отопления, работающая на основе естественного циркулирования, считается самой простой. Для выполнения ее монтажа не нужно обладать высокой квалификацией. Но она подходит только для зданий небольшой площади. Длина магистрали в этом случае не должна превышать тридцать метров. Из минусов этой схемы можно выделить низкое давление внутри системы и необходимость применять каналы значительного сечения.

Принудительная циркуляция подразумевает наличие специального циркуляционного насоса. Его функция — обеспечивать перемещение носителя по магистрали. При реализации схемы с принудительным движением жидкости не нужно создавать наклона контура. Из ее недостатков можно выделить энергетическую зависимость системы. Если произойдет отключение электричества, движение носителя в системе будет затруднено. Поэтому желательно, чтобы в доме присутствовал собственный генератор.

Разводка бывает:

  • Однотрубной.
  • Двухтрубной.

Первый вариант реализуется через последовательное протекание носителя через все радиаторы. Такая схема является экономной. Для ее реализации потребуется минимальное число труб и фасонных частей к ним.

Для этого нужно воспользоваться так называемой «Ленинградской» схемой разводки.

Она подразумевает монтаж обходных труб и запорной арматуры на каждом радиаторе. Такой принцип позволяет обеспечить бесперебойную циркуляцию носителя при отсечении какой-либо батарее.

Установка двухтрубной схема отопления в частном доме заключается в подключении к каждому радиатору обратного и прямого тока. Это увеличивает расход каналов примерно в два раза. Но реализация этого варианта позволяет регулировать теплоотдачу в каждой батарее. Таким образом, будет возможность отрегулировать температурный режим в каждом отдельно взятом помещении.

Двухтрубная разводка бывает нескольких видов:

  • нижняя вертикальная;
  • верхняя вертикальная;
  • горизонтальная.

Нижняя вертикальная разводка подразумевает пуск по полу нижнего этаже здания или его подвалу подающий контур. Затем от основной магистрали по стоякам носитель идет вверх попадает в радиаторы. От каждого прибора идет «обратка», доставляющая остывшую жидкость к котлу. Реализуя эту схему, нужно установить расширительный бак. Также есть необходимость в монтаже на всех приборах отопления, находящихся на верхних этажах, кранов Маевского.

Верхняя вертикальная разводка устроена иначе. От отопительного агрегата жидкость идет на чердак. Далее носитель движется вниз через несколько стояков. Он идет через все радиаторы и возвращается в агрегат по магистральному контуру. Чтобы удалять из это системы воздух нужен расширительный бак. Эта схема более эффективная, чем предыдущая. Поскольку внутри системы присутствует более высокий показатель давления.

Горизонтальная схема разводки двухтрубного типа с принудительной циркуляцией наиболее популярная.
Она бывает трех разновидностей:

  • с лучевым распределением (1);
  • с попутным перемещением жидкости (2);
  • тупиковой (3).

Вариант с лучевым распределением состоит в соединении каждой батареи с котлом. Такой принцип работы наиболее удобный. Тепло равномерно распределяется во всех помещениях.

Вариант с попутным движением жидкости довольно удобный. Все магистрали, идущие к радиаторам обладают равной длиной. Регулировка такой системы достаточно простая и удобная. Для монтажа данной разводки нужно приобрести значительное количество каналов.

Последний вариант реализовывается путем использования небольшого числа каналов. Минус — значительная длина контура от дальней батарее, что усложняет регулировку функционирования системы.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Порядок расчета сечения магистралей теплоснабжения

Размеры труб

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

  • Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
  • Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

  • Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
  • Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Q=(V*Δt*K)860

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Коэффициент КСтепень теплоизоляции здания
3-4Минимальная теплоизоляция
2-2,9Минимальное утепление фасада – облицовка кирпичом.
1-1,9Средний уровень теплоизоляции
0,6-0,9Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Q=(47*43*1.1)/860=2.585 кВт/час

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

Скорость воды в трубах

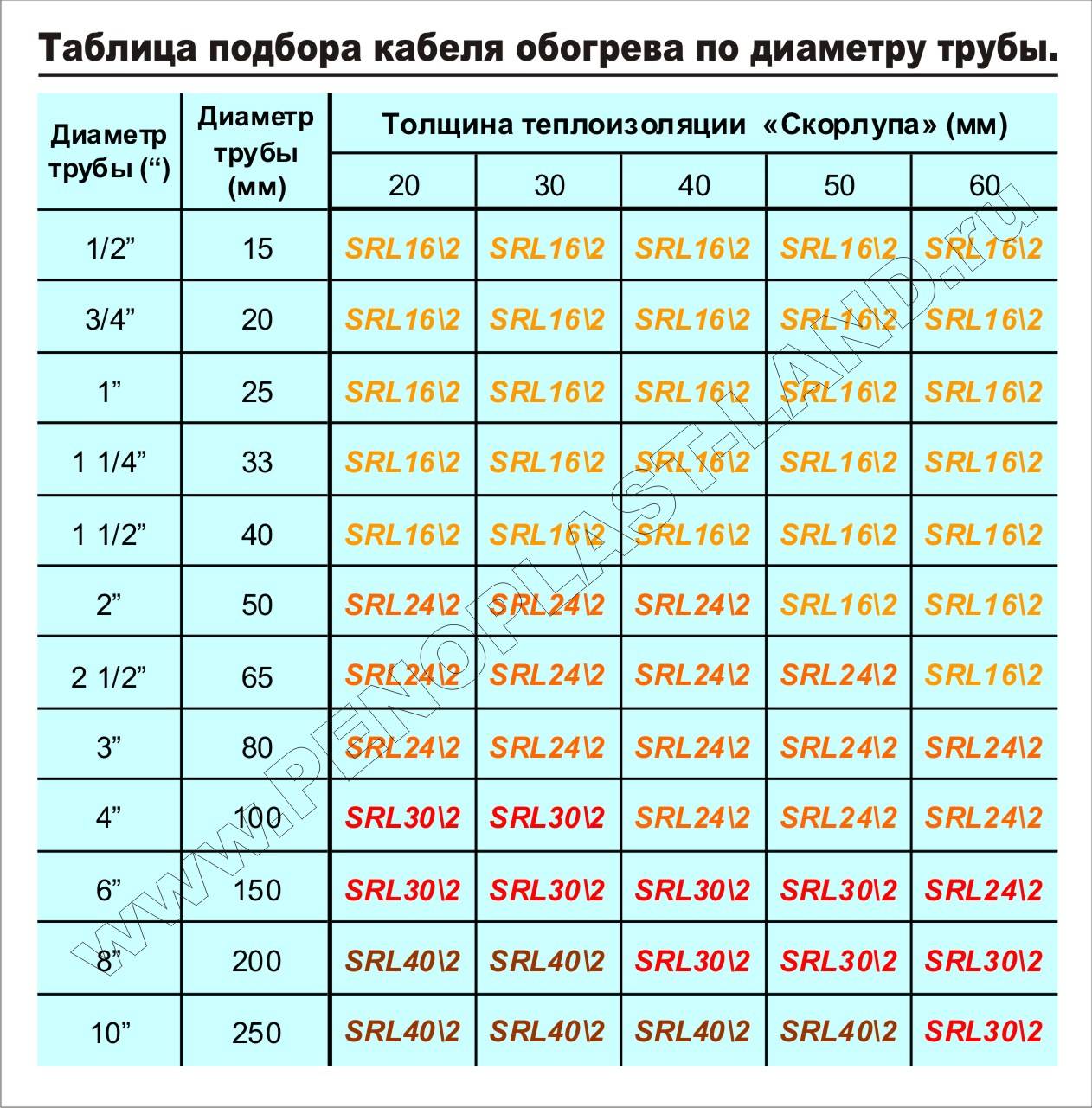

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

Формула определения диаметра трубы

Профессиональный расчет диаметра труб достаточно сложен и доступен только специалистам-теплотехникам. Сейчас накоплен богатейший опыт использования в том или ином случае определенных труб. Результатом стала систематизация данных и занесение их в стандартные таблицы.

Таблица соответствия диаметров самых распространенных видов труб.

Условный проход (Dy) трубы, ммДиаметр резьбы (G), в дюймахНаружный диаметр (Dh), мм
Стальная шовная, водо- и газопроводнаяБесшовная стальнаяПолимерная
103/8″171616
151/2″21,32020
203/4″26,82625
251″33,53232
321 1/4″42,34240
401 1/2″484550
502″605763
652 1/2″75,57675
803″88,58990
903 1/2″101,3102110
1004″114108125
1255″140133140
1506″165159160

Для тех ситуаций, когда нужно самостоятельно рассчитать диаметр трубы для отопления, существует упрощенная формула расчета:

D = √ ((314 × Q) / (V × ∆t))

Где:

  • D — искомый диаметр трубопровода, мм;
  • ∆t — дельта температур (разница на входе и обратке), С°;
  • Q — нужная тепловая мощность, кВт. Определенное (формула ниже) количество тепла, необходимое для обогрева помещения;
  • V — скорость теплоносителя, м/с. Выбирается из определенного диапазона.

Расчет дельты температур

На подаче стандартная температура воды не должна быть менее 90°С, а на выходе теплоноситель остывает до 65–70°С. В итоге значение ∆t — 20–25°С.

Порог скорости теплоносителя:

  1. Минимальный уровень составляет 0,2–0,25 м/сек. При меньшей скорости начинает происходить выделение воздуха из теплоносителя. Это приводит к образованию воздушных пробок. Следствием становится частичная либо полная потеря работоспособности системы отопления.
  2. Верхний уровень может достигать 0,6–1,5 м/сек. По мере приближения его к максимальному показателю увеличиваются гидравлические шумы.

Расчет минимально необходимой тепловой мощности

Чтобы определить минимально необходимую мощность отопительной системы, можно использовать такую упрощенную формулу:

Qt = V × ∆t × K : 860

Символы обозначают:

  • Qt — нужную тепловую мощность, в кВт/час;
  • V — объем обогреваемого помещения, в м²;
  • ∆t — разницу температур снаружи и внутри помещения, °С;
  • К — коэффициент теплопотерь строения;
  • 860 — перевод в кВт/час.

Упрощенные значения коэффициента теплопотерь для различных видов построек

Расчет теплопотерь дома – важнейший фактор для эффективного проектирования отопительной системы. Он поможет спрогнозировать смету на монтаж и расходы на отопление в планируемом строении.

Теплопотери любого помещения зависят от трех базовых параметров:

  1. Объем помещения – нужно узнать количество воздуха, который необходимо нагреть.
  2. Разница температур внутри и снаружи: чем больше этот параметр, тем быстрее происходит теплообмен и скорее охлаждается помещение.
  3. Теплопроводность ограждающих конструкций — способность стен, окон, крыши удерживать тепло.

В данном случае можно воспользоваться такими значениями коэффициента (К) для различных видов построек:

  1. 3–4 — постройка, не имеющая дополнительной утепляющей защиты (упрощенная конструкция из дерева или металлических листов).
  2. 2–2,9 — невысокая степень теплоизоляции (строения с кладкой в один кирпич, не утепленный сруб).
  3. 1–1,9 — средний уровень (конструкция здания классическая: двойная кладка кирпича, сруб с одинарным утеплением, небольшое количество окон, стандартная кровля).
  4. 0,6–0,9 — высокая степень (конструкция строения улучшенная, кирпичные стены имеют двойную теплоизоляцию, небольшое количество окон, имеющих двойные рамы, основание пола и крыша утеплены).

Иногда существует вероятность заужения диаметра против расчетной или табличной величины. Это крайне нежелательно. Когда выполняется разводка по дому, рекомендуется использовать одинаковый типоразмер труб. Увеличение или уменьшение диаметра может вызвать сбой работы всей системы отопления.

В этом видео специалист дает практические советы по проведению расчета диаметра труб.

Цены на разные виды труб для отопления

трубы для отопления

Выбор трубного диаметра для отопления

Такой способ построен не на расчетах, а на закономерности, которая прослеживается при анализе достаточно приличного количества отопительных систем. Данное правило выведено установщиками и применяется ими на маленьких системах для частных квартир и домов.

Трубный диаметр можно просто выбрать следуя конкретному правилу (кликните для увеличения размера)

Из множества отопительных котлов выходят отрезки трубы подачи и обратки 2-ух размеров: ? и ? дюйма. Вот такой трубой и выполняется разводка до первого разветвления, а далее на каждом разветвлении размер станет меньше на один шаг. Этим способом можно определить диаметр отопительных труб в квартире. Системы в большинстве случаев маленькие — от трех до восьми отопительных приборов в системе, максимум — две-три ветви по одному-два отопительного прибора на любой. Для подобной системы предложенный способ — прекрасное решение. Почти что также обстоит дело и для маленьких частных строений. А вот если есть уже два этажа и более разветвленная система, то приходится уже считать и работать с таблицами.

При не самой сложной и разветвленной системе трубный диаметр системы обогрева можно высчитать собственными силами. Для этого необходимо иметь данные о потерях тепла помещения и мощности каждого отопительного прибора. После, применяя таблицу, можно определить трубное сечение, которая управится с подачей необходимого количества тепла. Рассечет непростых многоэлементных схем лучше поручить специалисту. В любом случае высчитать собственными силами, но попытаться, как минимум, проконсультироваться у.

Расчет ДИАМЕТРОВ ТРУБ системы отопления ПО ДОПУСТИМОЙ СКОРОСТИ

Расчет для двухтрубной системы

Имеется двухэтажный дом с двухтрубной системой отопления по два крыла на каждом этаже. Использоваться будут полипропиленовые изделия, режим работы 80/60 с дельтой температур 20°C. Теплопотери дома составляют 38 кВт тепловой энергии. На первый этаж приходится 20 кВт, на второй 18 кВт. Схема приведена ниже.

Двухтрубная схема отопления двухэтажного дома. Правое крыло (кликните для увеличения размера)

Двухтрубная схема отопления двухэтажного дома. Левое крыло (кликните для увеличения размера)

Справа размещена таблица, по которой определять будем диаметр. Розоватая область — зона оптимальной скорости движения теплоносителя.

Таблица для расчета диаметра полипропиленовых труб отопления. Режим работы 80/60 с дельтой температур 20оС (кликните для увеличения размера)

Начинаем расчет.

Определяем, какую трубу нужно использовать на участке от котла до первого разветвления. Через этот участок проходит весь теплоноситель, потому проходит весь объем тепла в 38 кВт. В таблице находим соответствующую строку, по ней доходим до тонированной розовым цветом зоны и поднимаемся вверх. Видим, что подходят два диаметра: 40 мм, 50 мм. Выбираем по понятным соображениям меньший — 40 мм.
Снова обратимся к схеме. Там где поток разделяется 20 кВт идет на 1-й этаж, 18 кВт отправляется на 2-ой этаж.  В таблице находим соответствующие строки, определяем сечение труб. Получается, что обе ветки разводим диаметром 32 мм.
Каждый из контуров разделяется на две ветки с равной нагрузкой. На первом этаже вправо и влево идет по 10 кВт (20 кВт/2=10 кВт), на втором по 9 кВт (18 кВт/2)=9 кВт). По таблице находим соответствующие значения для этих участков: 25 мм. Этот размер используется и далее до того момента, пока тепловая нагрузка не снизится до 5 кВт (по таблице видно). Далее идет уже сечение 20 мм. На первом этаже на 20 мм переходим после второго радиатора (смотрите по нагрузке), на втором — после третьего. В этом пункте есть одна поправка, внесенная накопленным опытом — лучше переходить на 20 мм  при нагрузке 3 кВт.

Все. Диаметры полипропиленовых труб для двухтрубной системы рассчитаны.   Для обратки сечение не рассчитывается, а разводка делаются такими же трубами, как и подача. Методика, надеемся,  понятна. Аналогичный расчет при наличии всех исходных данных провести будет несложно. Если решите использовать другие трубы — вам понадобятся другие таблицы, рассчитанные для нужного вам материала. Можете попрактиковаться на этой системе, но уже для режима средних температур 75/60 и дельтой 15°C (таблица расположена ниже).

Таблица для расчета диаметра полипропиленовых труб отопления. Режим работы 75/60 и дельта 15 °C (кликните для увеличения размера)

Схемы разводки отопительных сетей

Если принято решение соорудить ленинградскую систему отопления частного дома своими руками, существует несколько схем. При выборе определенной разновидности нужно учитывать особенности монтажа, преимущества и недостатки. Комбинированная отопительная система для частного дома

Вертикальная разводка

Вертикальная схема однотрубной системы отопления Ленинградка применяется в небольших двухэтажных домах. Можно использовать контуры атмосферного и закрытого типа с естественным или принудительным движением теплоносителя.

Вертикальные схемы сложнее реализовать, потому что трубопроводы нужно укладывать по верху стен с определенным уклоном для создания тока жидкости. Сначала теплоноситель поступает из котла в расширительный бак, а затем под давлением перемещается по трубопроводам к отопительным агрегатам. Для эффективной работы отопительной системы нагревательное оборудование монтируется ниже уровня радиаторов.

Горизонтальная разводка

Если решено использовать горизонтальную схему однотрубной системы отопления Ленинградка, то она применяется только в компактных домах с одним этажом. Все отопительные приборы монтируются по периметру комнаты вдоль стен.

Составляющие элементы горизонтальных систем с принудительной циркуляцией:

  • нагревательное оборудование, подключающееся к трубам водоснабжения и канализации;
  • циркуляционный насос, устанавливаемый на трубопроводе с обраткой;
  • открытая расширительная емкость с отдельным патрубком для слива теплоносителя с целью защиты от перелива;
  • отопительные приборы, укомплектованные кранами Маевского;
  • трубы подачи и отведения;
  • фильтрующее оборудование устанавливается перед котлом;
  • шаровые краны для слива теплоносителя и заполнения системы водой.

В системах закрытого типа дополнительно устанавливается группа безопасности, состоящая из предохранительного клапана, манометра и воздухоотводчика. Здесь применяется компенсационный бак закрытого типа с двумя камерами и мембранной перегородкой.

Самотек и принудительная циркуляция

Отопительные сети могут быть с принудительной или гравитационной циркуляцией теплового носителя. Система отопления Ленинградка в частном доме от газового котла или электрического нагревателя бывает только с принудительным током. В противном случае повышается вероятность перегрева теплообменника, завоздушивания системы. Для принудительной циркуляции устанавливается насосное оборудование.

Для выбора оптимального варианта нужно сравнить обе разновидности:

В сетях с гравитационным течением жидкости используются трубы большего диаметра

Важно правильно рассчитать сечение трубопровода, определить его уклон и протяженность. Контуры с естественным током целесообразно применять только в небольших одноэтажных домах, поскольку в других постройках они будут неэффективны

Для устройства системы с принудительной циркуляцией можно использовать трубопроводы небольшого сечения. Небольшие трубы стоят дешевле и в интерьере смотрятся более привлекательно. В самотечных системах нагревательное оборудование устанавливается в самой низкой точке, а расширительный бак – в самой высокой, поэтому должен быть утепленный чердак, а также цокольный или подвальный этаж

В контурах с принудительным током оборудование можно устанавливать в любом месте. Самотечные сети в двухэтажных домах имеют один существенный недостаток – отопительные приборы на втором этаже нагреваются сильнее, поэтому на первом этаже приходится увеличивать количество секций. Гравитационные схемы не применяются в постройках с мансардными этажами и домах сезонного пребывания.

Где взять таблицы?

Все производители труб для котла предлагают их на своих сайтах. Если не удалось отыскать необходимую таблицу, можно выбрать одно из этих действий:

  1. Применить предложенные ниже принципы подбора диаметров.
  2. Другое решение.

Обычно, маркируя трубы, производители обозначают внешние или внутренние параметры. С некоторой погрешностью они приравниваются. Если знаете внутренний диаметр, то можете вычислить и тип, и маркировку по предложенной таблице. Здесь же определяется параметр трубы из прочего материала.

Пример: стоит задача по расчёту диаметр труб из металлопластика для котла. Таблица для данного материала не найдена. Есть данные по полипропилену.Подбираются параметры для него. По таблице вычисляются аналоги для металлопластика. Имеется погрешность. Но если сеть имеет принудительную циркуляцию, эта погрешность приемлема.

Таблица по трубам из разных материалов.

Обобщение по теме

Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.

В подобной системе совершенно нет стояков обратной подачи либо приема воды в качестве отработанного теплоносителя.

Помимо этого, однотрубные системы существенно проще в монтаже и требуют гораздо меньшего количества материалов.

Благодаря особенному устройству однотрубной системы, а именно — последовательному соединению радиаторов — в процессе ее эксплуатации нельзя отрегулировать интенсивность нагрева каждого из них без негативных последствий для последующих. Таким образом, если в спальне жарко и необходимо убавить температуру, придавив вентиль на радиаторе, в остальных комнатах вода тоже начнет остывать.

Данная система отопления требует повышенного давления теплоносителя в ходе эксплуатации.

Если речь идет об устройстве однотрубной системы отопления в одноэтажном доме, то она должна располагать вертикальным розливом.

Емкость-расширитель должен обязательно устанавливаться на чердаке, который в данном случае выполняет функцию технического этажа.

Когда такую систему устраивают в многоэтажном доме, прибегают к дополнительным ухищрениям для обеспечения одинаковой температуры теплоносителя на всех этажах. При вертикальном изливе вода по однотрубной системе спускается вниз, проходит последовательно через радиаторы на всех этажах, в каждом из которых отдает часть тепла. Поэтому при такой системе на каждом этаже устанавливают дополнительные перемычки, на нижних этажах ставят большее число секций радиатора, нежели на верхних.

Преимущества

На сегодняшний день однотрубная система является одной из самых распространенных, особенно в строительстве частных домов. Основные ее недостатки, характерные для советского времени, удалось устранить.

Во-вторых, значительное достоинство такой системы заключается в экономии материалов и более эстетичном внешнем виде готовой конструкции.

В-третьих, существует множество технологических приемов, которые избавят от проблем, имевших место десять лет назад. При использовании современных однотрубных систем отопления устанавливаются термостатические клапаны, специальные воздухоотводчики, радиаторные регуляторы, балансировочные вентили, шаровые краны. Все это позволяет добиться снижения температуры в предшествующих радиаторах без ее понижения в последующих.

Схема разводки

В частном доме при устройстве однотрубной системы отопления, теплоноситель поступает в установленные в доме радиаторы последовательно.

Горячая вода или антифриз, перемещаясь по направлению движения, поступая в первый радиатор, передает ему долю тепла и несколько остывает, таким образом, вторая и последующая батареи, которые находятся в цепочке, получают не такую горячую воду.

В помещении, где расположен последний радиатор, температура будет ниже, чем в той комнате, где размещен первый радиатор.

Чтобы обеспечить комфортную одинаковую температуру во всех комнатах, необходимо устанавливать дополнительные секции в те помещения, куда теплоноситель поступит в последнюю очередь.

Для сбалансированной работы системы применяют дополнительные механизмы на радиаторах – шаровые краны, балансировочные вентили терморегуляторы и прочее. Этих приспособления позволяют управлять температурой в приборах отопления.

Особенности и устройство

При горизонтальной системе, существует необходимость поддерживать перемещение теплоносителей в принудительном порядке, с помощью насоса. Горизонтальную систему в одноэтажном здании прокладывают над полом или маскируют в конструкцию пола. В таком случае для предотвращения потери тепла, делают обязательно теплоизоляцию труб. Кроме того, радиаторы устанавливают в обязательном порядке по одному уровню, горизонтальная магистраль делается с уклоном в сторону перемещения теплоносителя.

В двухэтажном здании горизонтальная система располагает вертикальным стояком, по которому теплоноситель подается на верхний этаж.

Он врезается на первом этаже до первого радиатора, по возможности. В промежутке, образованном стояком и первой батареей, устанавливают краны. Благодаря им можно подавать тепло и регулировать температуру поэтажно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
