Принцип работы двухконтурного газового котла
Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:
- В режиме обогрева;
- В режиме генерации горячей воды.
В режиме обогрева котел обеспечивает ваш дом теплом.
Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.
В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.
На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.
Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.
Работа в режиме подачи горячей воды
Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.
При переходе в режим подачи горячей воды, контур отопления полностью отключается.

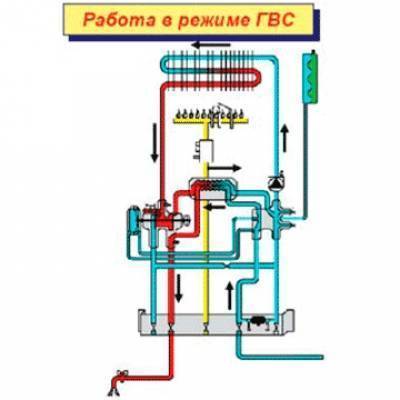

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан
Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду
Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя
Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?
Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?
- Более простая конструкция;
- Высока вероятность образования накипи;
- Более высокий КПД у ГВС.
Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь
Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях
Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя)
В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов
Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.
Как подключить газовый котел в частном доме по порядку?
Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.
Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.
Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.
Место установки выбирается относительно типа прибора.
Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.
Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры
Конструкция должна иметь равномерную нагрузку на все опоры.
Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.

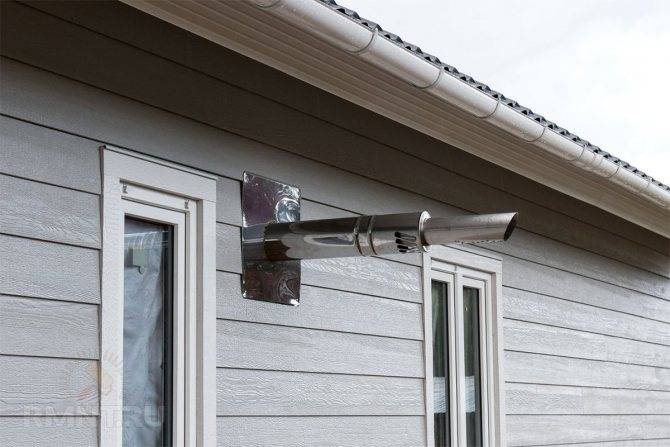

Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.
Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.
25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.
Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.
Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.
Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.
Материалы и инструменты
- Разводные ключи и дюбеля;
- строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
- перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
- кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
- ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
- калибратор для развальцевания труб;
- вентили, краны — для крепления запорных механизмов;
- листы оцинкованной стали и инструменты для их резки.
Поэтапное подсоединение отопительного контура
Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.
При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.
Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.
При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.
Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.
Подключение к системе отопления
Расположение узлов присоединения к системе отопления (с лицевой стороны):
- слева — подача горячего теплоносителя в контур;
- справа — магистраль обратки.
При подсоединении котла стоит тщательно проверить герметизацию и затягивание узлов, но не нужно чересчур усердствовать из-за риска повредить резьбу и столкновения с проблемой замены всех соединительных элементов.
Необходимо установить и фильтр грубой очистки на обратную магистраль, что продлит срок службы устройства за счёт остановки твёрдых частиц.
Подготовка материала и сварка деталей
Процесс аргоновой сварки металла.
Для монтажа отопительных приборов в виде регистров необходимо подготовить трубный, расходный материал:
- гладкие стальные трубы диаметром от 76 до 159 мм;
- патрубки диаметром от 32 мм для перемычек;
- входной и выходной патрубки под приварку, резьбового или фланцевого типа диаметром от 35 мм;
- штуцер с резьбой для присоединения воздухоотводника (крана Маевского);
- заглушки по диаметру труб;
- напольные опоры из уголков или кронштейны для крепления к стене.
Для изготовления подобных теплообменников чаще применяются трубы диаметрами в 76, 89, 108 и 159 мм. Используются также изделия профильного, прямоугольного или квадратного сечения.
- сварочный аппарат;
- газовый ключ;
- шлифмашинка (болгарка);
- молоток, электроды;
- рулетка, уровень;
- защитные средства сварщика.
Устройство регистра отопления.
Стыкуемые поверхности деталей перед сваркой очищаются и обезжириваются, чтобы избежать дефектов в швах. Торцы труб должны быть перпендикулярны их осям. Обработка труб большого диаметра производится на фрезерных машинах или газокислотной резкой.
Трубы нарезаются на отрезки расчетных размеров, торцы зачищаются шлифмашинкой. На горизонтальных трубах производится разметка и вырезка отверстий под перемычки, патрубки должны входить в отверстие.
К горизонтально уложенным трубам с соблюдением размеров привариваются перемычки, вставленные в отверстия. К торцам элементов регистра привариваются заглушки. В два торца (по диагонали) ввариваются входной и выходной патрубки в предварительно вырезанные отверстия.
В одном из верхних торцов приваривается патрубок с резьбой для установки крана Маевского. Все швы зачищаются шлифмашинкой для придания эстетичного внешнего вида. К конструкции (при напольном расположении прибора) привариваются стойки.
Для проверки регистра на герметичность нижний сгон для выхода теплоносителя закрывается заглушкой. Конструкция заполняется водой и осматривается на наличие течей. При их обнаружении вода сливается, и проблемные места провариваются вновь. Швы вновь зачищаются, и регистр окрашивается краской.
Наши Работы
- Монтаж и обвязка технологического оборудования “под ключ”, включая: коллекторы, трубную межмодульную обвязку, подведение и подключение коммуникаций (электропитание, вода, сжатый воздух, канализация и т.п.), подключение внешних датиков и межмодульная коммутация сигнальных линий.
- Разрабатка проектной и/или исполнительной документации (наша компания является многолетним членом проектного СРО), трассировок, сопроводительной документации по стандартам соответствующей индустрии (например, документирование сварки каждого шва для фармацевтических петель для дальнейшей валидации).
- Постмонтажные и профилактические работы: опрессовка, отмывка, санация различных типов технологических трубопроводов, эндоскопический контроль.
Наши специалисты готовы выполнить отдельный участок работ или полный цикл “под ключ”
- Проектирование, трассировки;
- Прохождение экспертизы и согласований;
- Установка оборудования;
- Сварка и монтаж коллекторов и трубопроводов межмодульной обвязки;
- Эндоскопический контроль сварных швов;
- Опрессовка трубопроводов;
- Пассивация и/или мойка, санация трубопроводов;
- Подведение и подключение коммуникаций;
- Подведение электропитания и коммутация межблочных сигнальных линий, и внешних датчиков;
- Выпуск исполнительной документации.
Материалы трубной обвязки
- Нержавеющая сталь AISI 304L, AISI 316L и аналоги;
- Промышленные платики: PP-RC, PP-N, PVDF, ABS, PVC-C, PVC-U, LDPE и другие.
Типы трубопроводов трубной обвязки
- Водоводы;
- Паропроводы;
- Продуктопроводы;
- Вспомогательные коммуникации (сжатый воздух, азот, дренаж, кислые и щелочные растворы и т.д.)
- Коллекторы;
- Внутримодульная трубная обвязка технологического оборудования, реакторов, смесителей и т.п.;
- Обвязка и подключение CIP-систем;
- Фармацевтические и косметические петли (для ВО и ВИ);
- Петли для микроэлектроники.
Среды
- Вода холодная/горчая;
- Вода высокочистая (высокоомная, ВО, ВИ, для микроэлектроники);
- Пар;
- Сжатые газы (воздух, азот, аргон и т.п.);
- Пищевые среды;
- Водные растворы солей;
- Агрессивные водные растворы (кислота, щелочь, окислители).
Схемы отопления
Начну с небольшого лирического отступления.
Системы отопления с водой в качестве теплоносителя делятся на:
- Открытые и закрытые;
- С принудительной циркуляцией и гравитационные.
Что означает такое деление?
Открытая и закрытая
В верхней точке открытого контура монтируется открытый расширительный бак.
Открытый расширительный бачок.
Он совмещает три функции:
- Позволяет долить воду, компенсировав ее утечку и испарение;
- Вмещает избыток воды при ее расширении, сопутствующем нагреву;
- Служит для отвода воздушных пробок.
Закрытая система не сообщается с атмосферой и работает с избыточным давлением. Ее основная проблема — в том, что при нагреве теплоноситель увеличивается в объеме и вполне может разорвать трубы и отопительные приборы.
Разрыв полипропиленовой трубы на отоплении.
Гравитационная и принудительная
Работу отопительной системы с принудительной циркуляцией обеспечивает циркуляционный насос — маломощный прибор с винтовой или центробежной крыльчаткой, сидящей на валу электромотора. Он обеспечивает достаточно высокую скорость потока в трубах и, соответственно, быстрый и равномерный нагрев отопительных приборов.
Циркуляционный насос.
Ахиллесова пята принудительной циркуляции — энергозависимость насоса. В условиях кратковременных отключений ситуацию может спасти источник бесперебойного питания, но при длительном отсутствии электричества отопление перестанет выполнять свои функции.
Этого недостатка лишена система с естественной циркуляцией, которую обеспечивает разница в плотности холодной и горячей воды.
Принцип ее работы предельно прост:
- Нагретая в теплообменнике отопительного котла (как правило, твердотопливного) вода вытесняется через разгонный коллектор в верхнюю часть контура более холодными массами теплоносителя;
- Оттуда она самотеком движется по контуру, постепенно отдавая тепло через радиаторы;
- Остывшая вода возвращается в теплообменник, и после ее нагрева цикл повторяется.
Принцип работы гравитационной системы.
Знакомство с теорией завершено. Перейдем к практике.

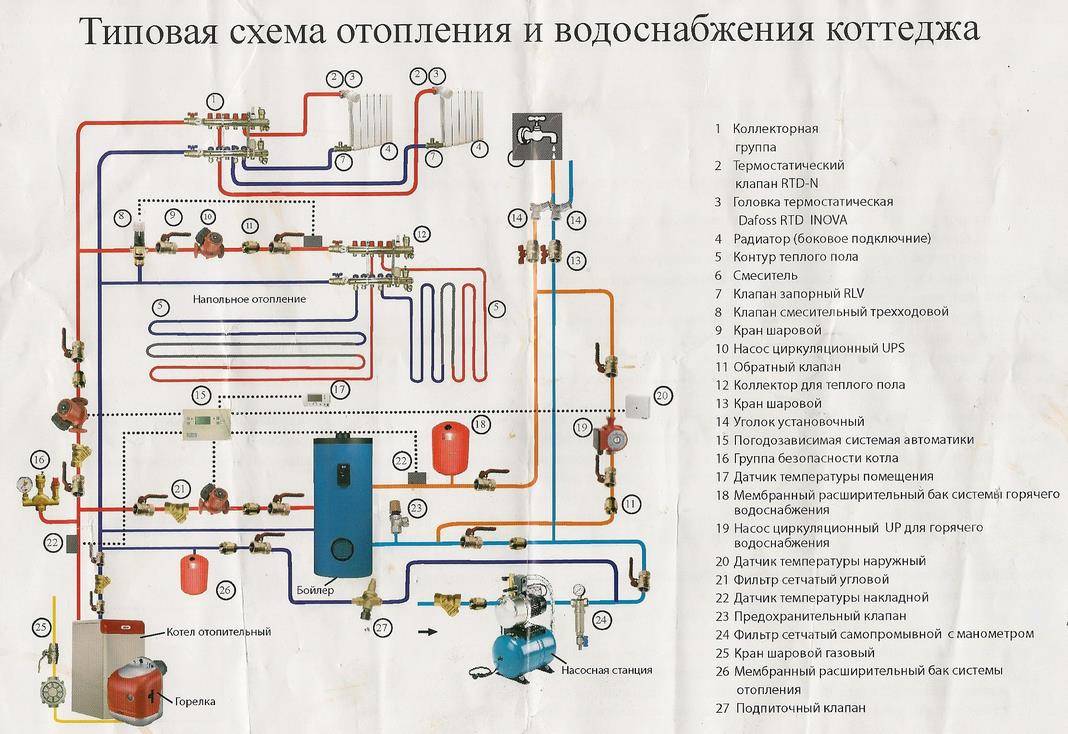

Самая популярная схема
Рассмотрим порядок создания наиболее популярного вида обвязки — прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.
Необходимые действия:
Монтаж всех устройств
Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.
Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.
Подключение трубопроводов системы отопления
Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной.
Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы
Подключение ГВС
Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей. Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.
Последним действием станет подключение котла к линии питания — подаче холодной воды. После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.
Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.
Варианты обвязки
Устройство настенного котла с закрытой камерой сгорания
Выбор схемы обвязки, оптимально подходящей для системы заданной конфигурации, напрямую зависит от конкретного исполнения приобретенного образца котельного оборудования. По способу размещения в пределах выбранного для него помещения и оформлению подводки эти агрегаты делятся на следующие классы:
- типовые напольные котлы;
- облегченные (компактные) настенные устройства.
Основное требование к монтажу агрегатов, устанавливаемых на пол, состоит в запрете врезки их рабочих патрубков в верхний участок разводки трубопровода.
В случае нарушения этого правила при обвязке напольного котла в системах, не оборудованных воздушными клапанами, появятся очень опасные образования (пробки). Для снижения вероятности их появления при отсутствии клапанов труба, в которую врезается котел, должна располагаться строго вертикально и иметь в верхней части специальный расширительный бачок.
Схему обвязки следует ориентировать на равномерность поставки тепла ко всем приборам
В нижней зоне агрегатов всех категорий предусматриваются автоматические устройства, обеспечивающие их надежное подключение к отопительной магистрали. В отличие от устанавливаемого на полу котла, в его настенных аналогах уже предусмотрен механизм расширения, исключающий образование пробок. При рассмотрении схем обвязки котельных для таких систем нужно иметь в виду, что достоинство настенных моделей – малый вес и не слишком большие габариты – одновременно являются и их недостатком. Связано это с тем, что компактные агрегаты от DWG, например, ограничены по своим энергетическим возможностям. Это значит, что заявленной этим производителем мощности хватает для отопления строений площадью не более 100 квадратных метров. Поэтому эти устройства пользуются особой популярностью у владельцев городских квартир.
Отличительной особенностью является наличие двух исполнений, различающихся своей комплектацией. В состав полного набора оборудования включена большая часть элементов обвязки, а в неполной комплектации не хватает некоторых узлов, которые докупаются пользователем самостоятельно.
Подключение нескольких котлов в одну систему
В регионах, где имеется нестабильная подача газа или электроэнергии прибегают к установке двух котлов, например, твердотопливного и газового. Два агрегата могут работать по разным схемам:
- Последовательное подключение – между агрегатами устанавливается термоаккумулятор, в который поступает от твердотопливного котла подогретый теплоноситель. Затем он направляется в систему с газовым устройством, а после расходится потребителям.
- Параллельное подключение – в этом случае работа твердотопливного агрегата контролируется датчиками безопасности. Также устанавливается трехходовый клапан, с помощью которого можно отключить любой из агрегатов.
Многоконтурные отопительные системы снабжаются гидравлическими распределителями, компенсирующими разницу давления и балансирующими потоки теплоносителя. Иногда можно организовать систему без гидравлики, тогда давление регулируют балансировочные вентили.
Каким образом происходит обвязка
Процедуры обвязки требует повышенного внимания и приобретения только качественных материалов, ведь работы с отопительной системой могут быть опасными. В связи с этим вам необходимо придерживаться пошаговых инструкций по установке и рекомендаций специалистов.
В целом, процесс обвязки происходит в несколько этапов, в которые входят:
- Изучения сопроводительных документов отопительной системы, ведь в них указаны необходимы сведения такие как, размер расстояния до ограждающей конструкции.
- Составление проекта отопительных систем.
- Приобретения необходимых элементов обвязки.
- Установка шаровых кранов, при этом их размещение должно соответствовать патрубкам котла.
- Установка фильтра, чтобы защитить систему от окалин, песочного материала, пыли и многого другого.
- Работы по установке трубопроводов из труб полипропиленового, медного, металлопластикового или металлического материала.
- Расчет объемов теплопотери.
- Работы по обвязке котла, с учетом размеров, вида и соединений системы с помощью запорных арматур, фильтров, экспанзоматов, циркуляционных насосов и элементов систем безопасности.
- Работы по укреплению всех соединений.
- Проверка работоспособности системы.

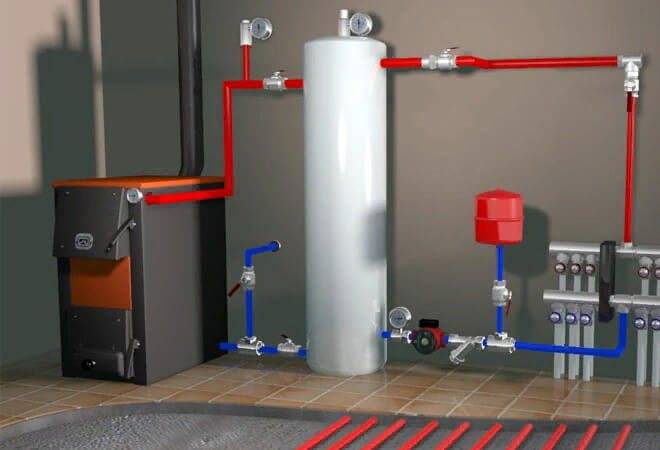

Что такое обвязка и из чего ее делают
В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.
Пример обвязки котла — сначала идет медь, потом — полимерные трубы
Что должно быть в обвязке
Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:
- Манометр. Для контроля давления в системе.
- Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
- Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается некоторое количество теплоносителя).
- Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.
Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.
Так выглядит группа безопасности
Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.
Какими трубами делать
Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.
Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла
При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.
При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами
Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.
Что включает обвязка
Как обычно работает система? В основе стоит котел отопления, от которого теплоноситель расходится по трубам и радиаторам. Обвязка — это схема монтажа, которая защищает от перегрева и гарантирует эффективную работу. Она включает элементы, которые находятся между радиаторами и котлом:
- Трубы, разделенные на два контура подающей и обратной линии.
- Запорные вентили, арматура.
- Расширительный бак. Его объем равен 10% от общего количества теплоносителя в системе. В момент нагрева вода расширяется, давление повышается. Чтобы значение не превысило критическую отметку, излишки жидкости отбираются в мембранный бак. После остывания вода снова возвращается в контур.
- Клапан предохранения. Несет ту же функцию, что и расширительный бак. Сбрасывает излишки воды в канализацию, предотвращая взрыв при повышении давления.
- Воздухоотводчик. Воздушные пробки мешают циркуляции теплоносителя. Воздухоотводчик автоматически спускает воздух из системы.
- Манометр — прибор для измерения и контроля давления.
- Циркуляционный насос. Отвечает за принудительное движение жидкости по трубам. От его мощности зависит сила напора, производительность.
- Гидрострелка — это патрубки, которые объединились в общую емкость. С гидрострелкой можно подключить одновременно несколько контуров, избежав их влияния друг на друга.
- Грубый фильтр. Деталь с мелкой сеточкой. Задерживает мусор, который поступает с водопроводной водой (песок, ржавчина).
Автоматика устанавливается для контроля за работой газового и электрического котла. Это набор датчиков ионизации, тяги, розжига, температуры. Каждый из них контролирует работу отдельного узла.
Для чего нужна обвязка
Мнение о том, что отопление состоит из котла и батарей, является ошибочным. Существуют еще элементы обвязки, некоторые из них являются обязательными. При отсутствии какого-либо элемента в контуре возникают проблемы. Представим их в виде списка:
- Расширение теплоносителя с последующим повреждением труб – такое случается при отсутствии расширительного бачка. Этот элемент является обязательным, обойтись без него нельзя;
- Отсутствует циркуляционный насос – не самая большая проблема, в некоторых системах отопления его может и не быть. Но если контур сложный и запутанный, в нем много переходов, соединений и радиаторов, то протекание теплоносителя затрудняется. Без насоса это приведет к перегреву воды в пределах котла и к недостаточной температуре отопительных приборов (холодные участки батарей);
- Повышение давления в системе до критических отметок – такое случается при отсутствии предохранительного клапана. Такие клапаны монтируются в замкнутых контурах в составе групп безопасности;
- Закупоривание отопления воздухом – ситуация возникает при отсутствии спускников воздуха. В открытых системах он выходит через расширительные бачки, а в закрытых – через ручные или автоматические спускники воздуха;
- Неравномерный прогрев отдельных контуров – проблема возникает при отсутствии коллекторов и циркуляционных насосов.
Таким образом, для того чтобы отопление работало правильно и радовало теплом, необходимо разработать схему обвязки котла.
Особенности монтажа газового котла
Схема подключения газового котла начинается с выбора места для его установки. Причем это должно быть отдельное нежилое помещение, которое называется котельной. В котельной требуется оборудовать дымоход из трубы для отвода отработанных газов. Обязательный условием при установке газового котла является монтаж приточно-вытяжной вентиляции. Ее монтаж выполняется путем проделывания отверстия под потолком для выхода воздуха, а для его притока – внизу в 30 см от уровня пола.
Монтаж напольного газового котла предусматривает применение следующих инструментов:
- Сварочный агрегат.
- Дрель и сверла.
- Набор ключей и отверток.
- Строительный уровень.
- Рулетка.
Установка
Установка напольного газового котла выполняется на ровную и прочную поверхность. В качестве прочной поверхности используется бетонная стяжка. Недопустимо выполнять установку агрегата на поверхности, которые воспламеняются: доска, ламинат и т.п.
Обустройство дымохода
После размещения агрегата, выполняется обустройство дымохода и последующая проверка наличия тяги. Для обустройства дымохода используются асбестоцементные или оцинкованные трубы. Оптимальный вариант – это использование коаксиальных дымоходов, которые представляют собой конструкцию «труба в трубе». Такие дымоходы уже утеплены, поэтому требуют только выполнения монтажа.
При обустройстве асбоцементного дымохода понадобится впоследствии его утеплить минеральной ватой с фольгой. В продаже имеются специальные утеплители для дымоходов. Когда дымоход будет готов, то можно выполнять присоединение котлоагрегата к системе отопления.
Подключение к системе отопления и водоснабжению
Подключение двухконтурного газового котла к отопительной системе отличается от одноконтурного. В случае с одноконтурным агрегатом происходит подключение только к системе отопления: отводящая труба и обратка. Второй контур – это горячая вода, которая расходуется на мытье посуды или принятие душа.
Какой контур подключать первоначально, не имеет значения. При подключении второго контура (горячего водоснабжения), нужно на входе в котел установить кран и фильтр грубой очистки. На выходе (откуда будет поступать горячая вода), монтируется кран, при открытии которого будет осуществляться подача воды. Соединение с водопроводом рекомендуется выполнять как можно ближе к водонапорной трубе, что позволит обеспечить высокое давление.
Монтаж первого контура предусматривает использование следующих изделий:
- Два вентиля с обратным клапаном;
- Группа безопасности при ее отсутствии в устройстве агрегата;
- Расширительный бак.
Схема подключения двухконтурного газового котла также проста, как и установка одноконтурного. Отличие лишь заключается при подключении настенного газового котла и парапетного. Все дополнительные устройства к настенному агрегату уже установлены внутри него, поэтому его подключение в систему отопления требует установку двух вентилей: на входе и выходе.
В случае с монтажом парапетного газового котла, который также может быть двухконтурным, понадобится отдельно устанавливать циркуляционный насос, размещаемый на трубе, являющейся обраткой, а также расширительный бачок и прочие дополнительные обвязки. Однако сделать это своими руками не составит большого труда, но только займет больше времени.
Подключение к газовой магистрали
Для подключения к газовой магистрали используется гибкий шланг. Можно использовать и стальную трубу, однако такой способ монтажа является менее удобным. Подающая труба обязательно оснащается краном или вентилем. После монтажа выполняется проверка на утечку газа.
Подключение к сети
Перед запуском агрегата его нужно подключить в сеть. Для этого используют бытовую сеть напряжением 220 Вольт. Как показывает практика, рекомендуется производить подключение газовых котлов с электроникой через стабилизаторы напряжения. Это позволит продлить срок службы агрегата, ведь при малейших перепадах напряжения происходит выход из строя электроники.
Схема обвязки: классическая
Классическая схема обвязки для коттеджа
Как уже было сказано выше, эффективная работа отопительной системы полностью зависит от правильно выполненной обвязки отопительного оборудования.
Чтобы не происходило больших перепадов температуры, следует уделить внимание её регулировке на входе-выходе. Следует учитывать, что сначала выполняется циркуляция по малому контуру системы, это происходит до того, как температура становится оптимальной для обогрева, и только потом теплоноситель поступает в большой контур, с помощью которого и происходит обогрев всего помещения
Следует учитывать, что сначала выполняется циркуляция по малому контуру системы, это происходит до того, как температура становится оптимальной для обогрева, и только потом теплоноситель поступает в большой контур, с помощью которого и происходит обогрев всего помещения.
Поэтому большое значение имеет создание системы отопления из нескольких контуров, ведь именно они могут обеспечить регулировку температуры.
Элементы, которые необходимо иметь в конструкции – насос для циркуляции, распределительный клапан, бачок для расширения, шаровые краны и краны для балансировки и слива, манометр, фильтр для прохода, обратный и предохранительный клапаны, крепёжные детали и др.
Схема обвязки напольного газового котла
В таких инструкциях можно найти всю необходимую информацию, касающуюся не только плана работ, но и направление, в котором будут располагаться фитинги
Если брать во внимание подключение к двухконтурному котлу, то при монтаже понадобятся такие составляющие как:
- Шаровой кран.
- Накидная гайка.
- Ниппель.
- Тройник для ответвления на расширительный бак.
- Футерка.
Большинство экспертов и мастеров не советуют сразу монтировать все детали в контур отопления, лучше предварительно разложить их на полу. Первую сборку стоит сделать там же, но без подмотки, чтобы убедиться, что все детали на месте и элементы идеально подходят для процесса.
Приступив к работе, можно заметить нехватку фитингов, все труды придется приостановить и бежать в магазин за составляющими, что не только займет лишнее время, но и принесет массу негативных эмоций. Капитальный монтаж предполагает сборку с применением льна и пасты, лучшего средства для того, чтобы уплотнить резьбы я не знаю. Выполнить работу можно самостоятельно, но если уверенности в своих силах нет, то следует доверить процесс профессионалам.
